PDS厂家FLASH ID添加方法

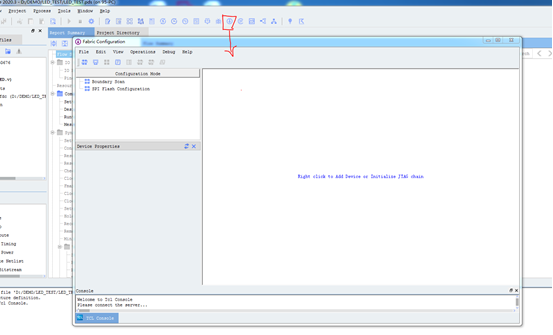

1.打开PDS软件下载界面，随便打开一个工程，然后点击如下下载界面：

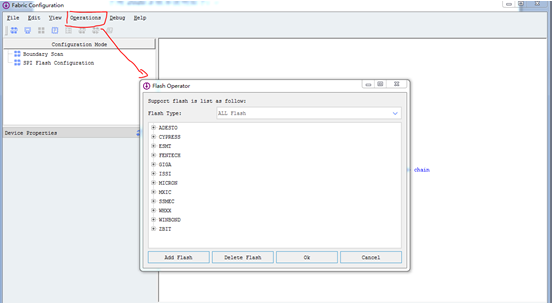

2.选择菜单Operations->Flash Operator

3.选择Add Flash

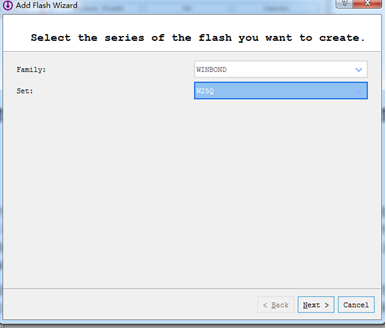

4.目前市面上的厂家Flash主要分为Winbond系列和Mxic系列（各厂家基本上是follow这两家，早期美系的flash紫光已加入列表，故无需添加），主要区别是 Quad SPI模式开启的QE bit位置不一样，这个需要查看Flash厂商的datasheet即可知道。下面以XMC的Flash举例：添加XM25QH128D产品。首先查看添加器件的规格书，找到QE bit所在位置为Status Register 2的Bit1（如果其他家在Status Register 1的bit6则对标Mxic系列） ，对标Winbond. 因此选择Winbond系列。

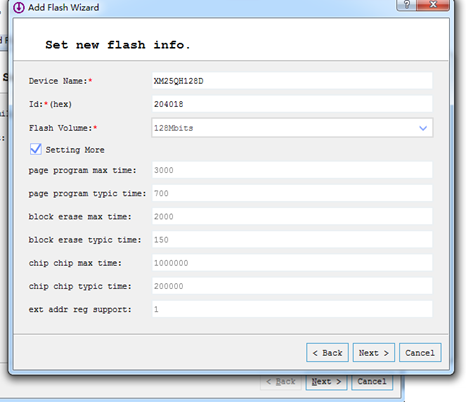

5. 然后根据XM25QH128D的datasheet中的内容配置如下表格：

其中ID为Flash的9Fh指令读取得到的值，在datasheet中一般有表格描述；Flash Volume为对应Flash容量；Setting More中包含了各种擦写时间值可以根据Datasheet中的AC Timing Table设置

6.设置好后点NEXT，点击OK就完成了。后面扫描就能扫描出添加的FLASH
